参考になったOpenWrtでipip6による固定IP接続を行うための情報源

• https://github.com/freeAbrams/ipip6-Configuration-Guide
• https://qiita.com/kouhei-ioroi/items/cf0c6228c5c1faef415a

接続までとっても苦労したのでｗ、我が家でうまく行っている設定を載せておきます

<figure class="image"></figure>

• Proxmoxのホスト。4つのNICをそれぞれLinux Bridgeに設定し、LAN側に固定IPアドレスを設定（IPv6アドレスは、プロバイダから与えられたアドレス空間で適当に設定）
• Proxmox上で動かすことで、それ以外のCaddyコンテナなども同居させやすくなった

<figure class="image"></figure>

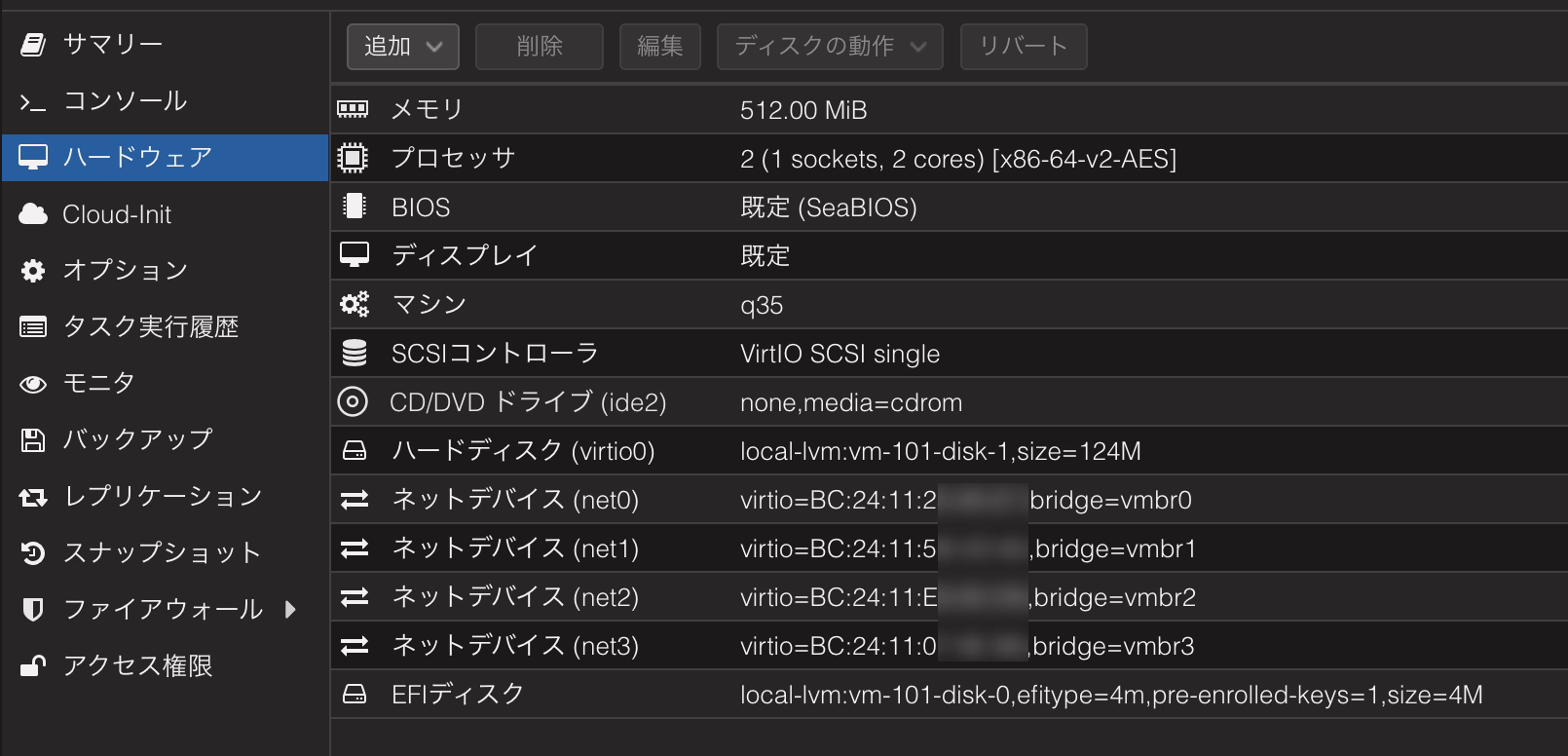

• Proxmox上のOpenWrt VM。4つのネットデバイスのうち、10G SFP+の2つを使ってWAN, LANに接続

<figure class="image"></figure>

• OpenWrtのLuCI画面。固定IP接続に必要なのは、wan6, wan, lanの3つ
• WireGuardでVPN接続を行っているので4つ目のインターフェースが存在しています

<figure class="image"></figure>

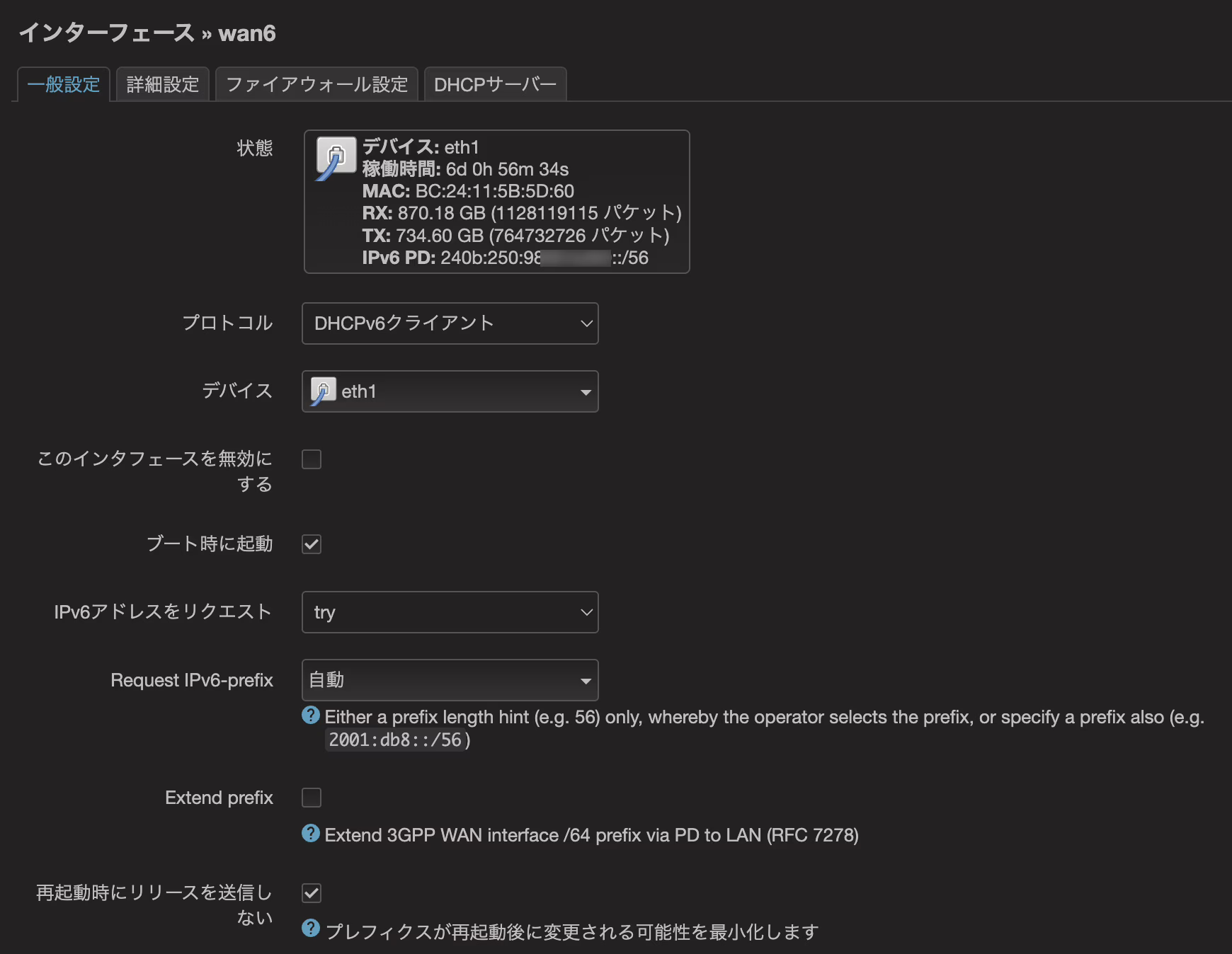

• wan6はDHCPv6クライアントとして設定＞比較的簡単に接続される

<figure class="image"></figure>

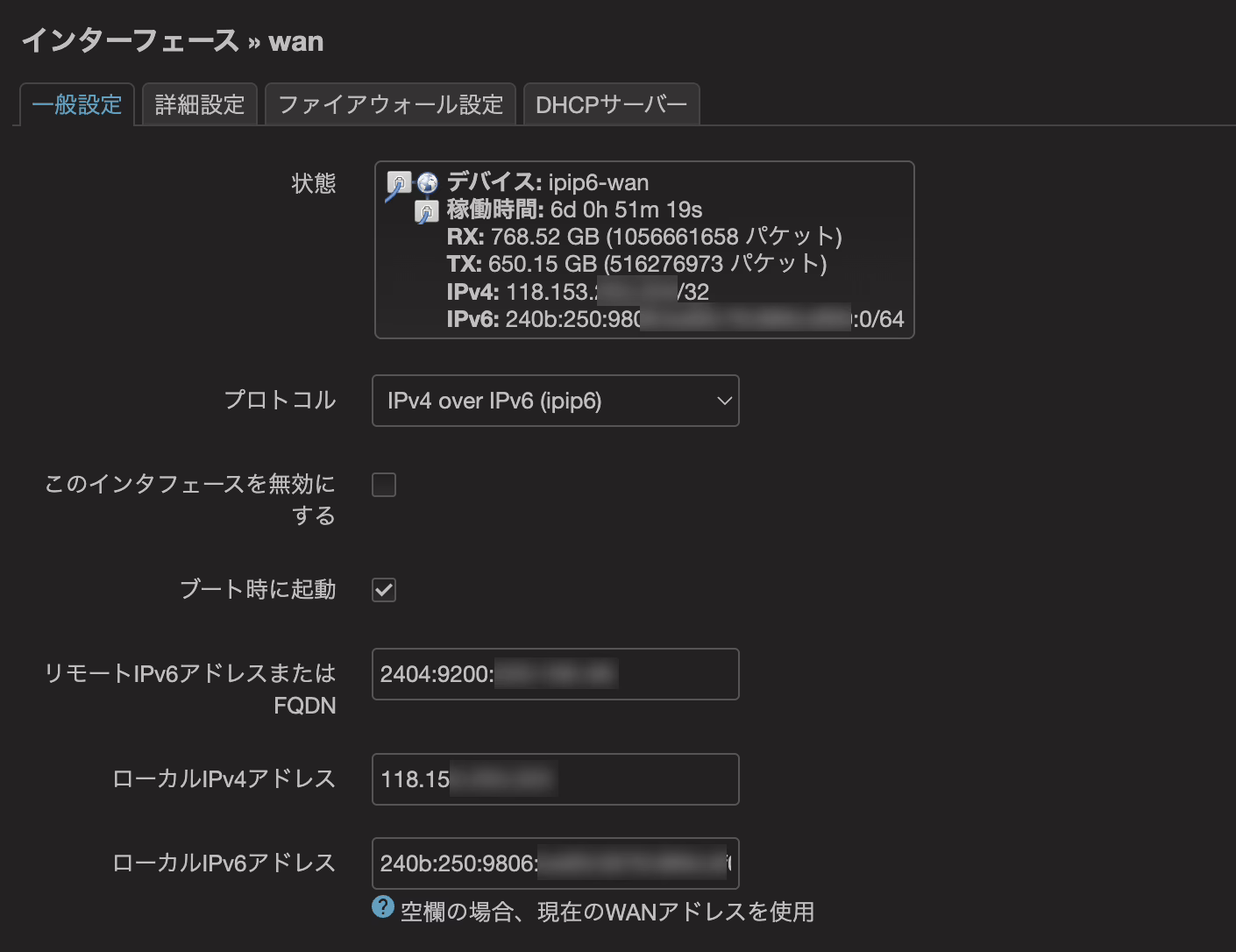

• 肝となるwanインタフェースの設定
• プロバイダ（我が家はenひかり）から送られてきたリモートIPv6アドレス、固定IPv4アドレスを設定
• ローカルIPv6アドレスは、自動で取得された値を入れた（気がする笑）

<figure class="image"></figure>

• wanの詳細設定。IPv6サフィックスに"::" + インターフェイスIDを設定
• 大体こんな感じなんですが、さらにコンソールでuciコマンドでもいろいろ設定した気がしますので、現在の設定を載せておきます
• ちなみに我が家は、もう1回線光回線があり、メインはそちらを使っているために、OpenWrtではDHCPサーバーを提供していません（通常だとその設定も加わると思います）

root@OpenWrt:~# uci show network
network.loopback=interface
network.loopback.device='lo'
network.loopback.proto='static'
network.loopback.ipaddr='127.0.0.1'
network.loopback.netmask='255.0.0.0'
network.globals=globals
network.globals.ula_prefix='fd06:xxxx:xxx::/48'
network.globals.packet_steering='1'
network.@device[0]=device
network.@device[0].name='br-lan'
network.@device[0].type='bridge'
network.@device[0].ports='eth0'
network.lan=interface
network.lan.device='br-lan'
network.lan.proto='static'
network.lan.ipaddr='192.168.x.xxx'
network.lan.netmask='255.255.255.0'
network.lan.ip6assign='64'
network.lan.ip6hint='1'
network.wan=interface
network.wan.proto='ipip6'
network.wan.peeraddr='2404:92 00:xxx:xxx::65'
network.wan.ip4ifaddr='118.153.xxx.xxx'
network.wan.tunlink='wan6'
network.wan.encaplimit='ignore'
network.wan.ip6assign='64'
network.wan.ip6class='wan6'
network.wan.ip6ifaceid='::0076:99 xx:xxxx:0000'
network.wan.ip6addr='240b:250:98 xx:xxxx:xxxx:xxxx:xxxx:0000'
network.wan.mtu='1460'
network.wan6=interface
network.wan6.device='eth1'
network.wan6.proto='dhcpv6'
network.wan6.reqaddress='try'
network.wan6.reqprefix='auto'
network.wan6.norelease='1'
network.wan6.ifaceid='::0076:xxxx:xxxx:0000'

• 設定を変更した後は、OpenWrtのインターフェースを再起動したらうまく動く、みたいなケースもあるので、注意です

   Speedtest by Ookla

      Server: GSL Networks - Tokyo (id: 50686)
         ISP: au one net
Idle Latency:    11.90 ms   (jitter: 0.41ms, low: 11.47ms, high: 12.19ms)
    Download:  7274.00 Mbps (data used: 8.9 GB)
                 32.59 ms   (jitter: 27.71ms, low: 11.33ms, high: 532.65ms)
      Upload:  6592.41 Mbps (data used: 8.1 GB)
                 14.33 ms   (jitter: 2.29ms, low: 11.09ms, high: 20.31ms)
 Packet Loss:     0.5%

• speedtestの結果。時間帯にもよりますが、Download, Uploadともに5Gbpsを超える時間帯もあります

<figure class="image"></figure>

• Prometheus+Grafanaに記録している各種回線の速度推移。speedtest exporter経由だとなぜか上記ほどの速度にはならないですが、2-3Gbps出ている時間帯が多いです（ちょっと不安定）

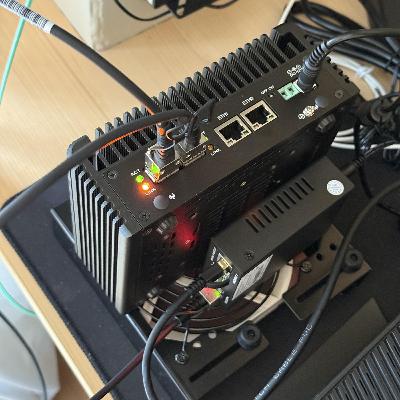

• ルーターとして活躍しているToptonのマシン
• 第 12 世代ファイアウォール ミニ PC インテル i3 N355 N305 N150 ソフト ルーター 2x10G SFP+2xi226-V 2.5G 2xNVMe 2xHD DDR5 MiniPC NAS サーバー Proxmox
